インストーラに附属のおまけ以外のCOMSOL(Ver 5.1)例題 (白藤が講義用に利用したものなので分野が偏っています)
Faraday Shield [ MPH FILE 43MB]

コイルに交流電流を流すことによってベクトルポテンシャルを起源とする交流電場がコイルの内部に形成される.実際のコイルは抵抗を持つため,電流を流すために電圧(スカラーポテンシャル)を印加する必要がある.このスカラーポテンシャルもコイル内部に電場を形成する.時として,スカラーポテンシャルによる電場は内部に侵入して欲しくない場合がある.それを実現するのがファラデーシールドであり,金属板にスリットを設けただけの簡単な構造である.このモデルは,スリット幅や間隔をどのようにすると適切なシールドができるかを検討するためのモデルである.

・関係する方程式=ベクトルポテンシャル方程式

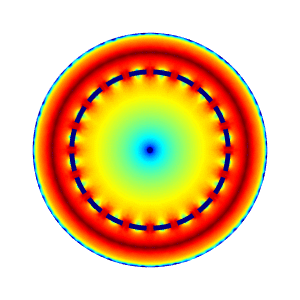

ベクトルポテンシャルによる電場分布
Electric Double Layer [ MPH FILE 1.3MB]

荷電粒子の密度に空間分布がある場合には,電場強度は E = V / d ではないことを学習するための素材.

・関係する方程式=ポアソンの方程式,ドリフト・拡散方程式.

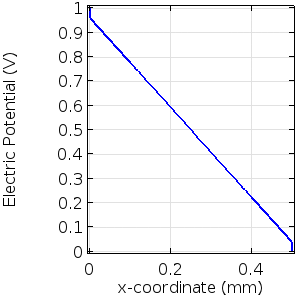

電圧印加後の電位分布
pn Junction[ MPH FILE 3.3MB]

pn接合におけるキャリアの空間分布,再結合過程の空間分布のバイアス依存性を学習するための素材.

・関係する方程式=ポアソンの方程式,ドリフト・拡散方程式(Shockley-Read-Hall recombination考慮).

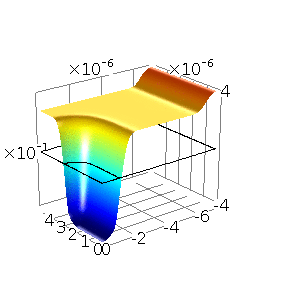

二次元pn接合の電位分布
DC Low Pressure Discharge [ MPH FILE 3.6MB]

電場によって加速された電子によりe+Ar→2e+Ar+なるイオン化,並びにドリフト,拡散だけを考慮した平行平板型のプラズマ生成過程を学習するための素材.

・関係する方程式=ポアソンの方程式,ドリフト・拡散方程式,化学反応レート方程式.

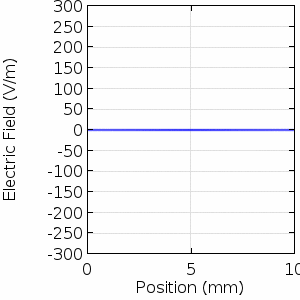

直流プラズマ電場形成過程
RF Ion Energy Distribution Function [ MPH FILE 104MB]

RF振動するシースで加速されたイオンのエネルギー分布関数の広がりが周波数やイオンの質量によって変わることを学習するための素材.

・関係する方程式=ポアソンの方程式,Boltzmann分布の式,Bohmのシース条件式,ニュートンの運動方程式

※これはプラズマに興味のある人向け.まだ習ってないことも含まれる.

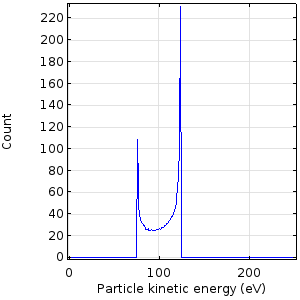

RF IEDF
